EVP PSL-1 Talaj érzékelő SMC-2 központhoz

A PSL-1 (földérzékelő) és a SOV-5 (ereszcsatorna-érzékelő) intelligens digitális érzékelők a hó és a jég észlelésére szolgálnak külső felületeken (PSL-1) vagy ereszcsatornákban (SOV-5).

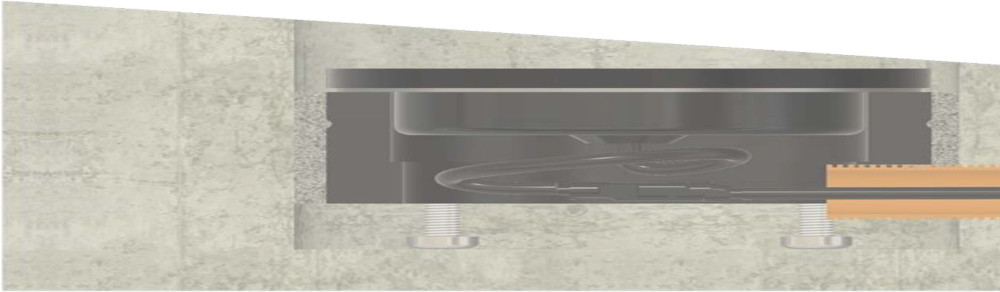

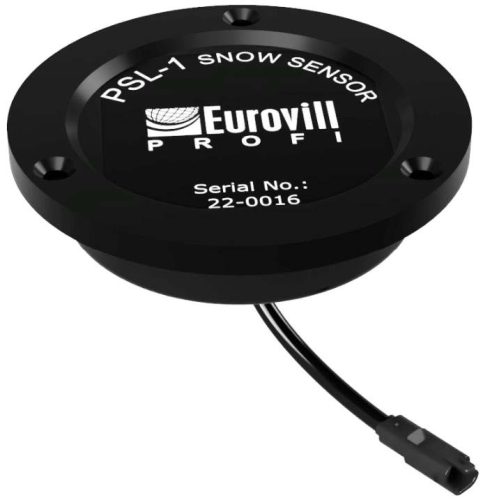

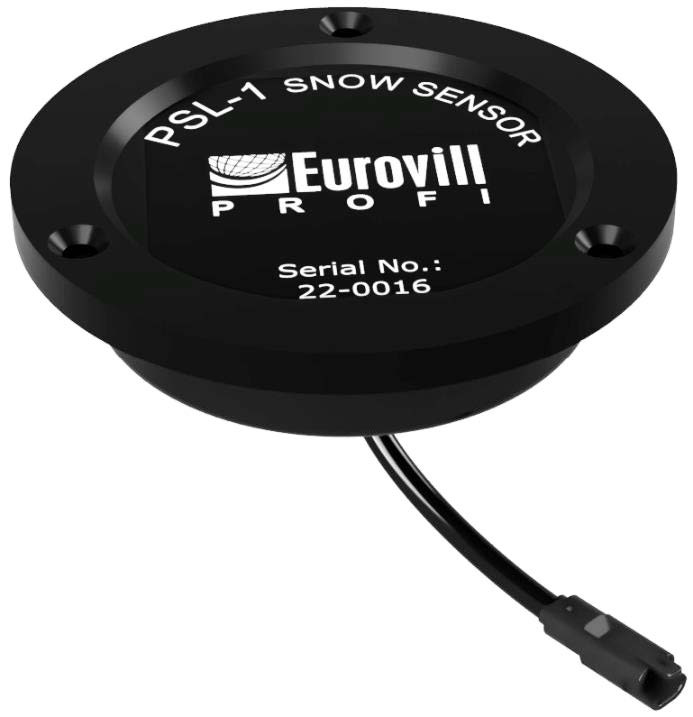

A talajhó- és jégérzékelő PSL-1 kör alakú, és a fűtött felület talajszintjére van felszerelve.

A fűtött felület tipikus példája a garázsrámpa, amelyet meg kell védeni a fagytól, hogy az autók télen biztonságosan be- és kiszállhassanak a garázsból.

Az érzékelő egy műanyag tartóban van elhelyezve, amely az érzékelőhöz tartozik. Az érzékelőt három csavarral (M5) rögzítjük a tartóban. Az érzékelő alsó oldalán található egy csatlakozó kábel, amely az érzékelő és az SMC-2 vezérlő csatlakoztatására szolgál.

Az érzékelő és a vezérlő közötti kapcsolat egy szabványos 10 m hosszúságú csatlakozókábellel jön létre, melynek egyik végén van egy csatlakozó a PSL-1 érzékelőhöz való csatlakoztatáshoz. A csatlakozókábel szükség esetén összesen 50
m-re meghosszabbítható. A csatlakozókábelt az érzékelővel együtt szállítjuk.

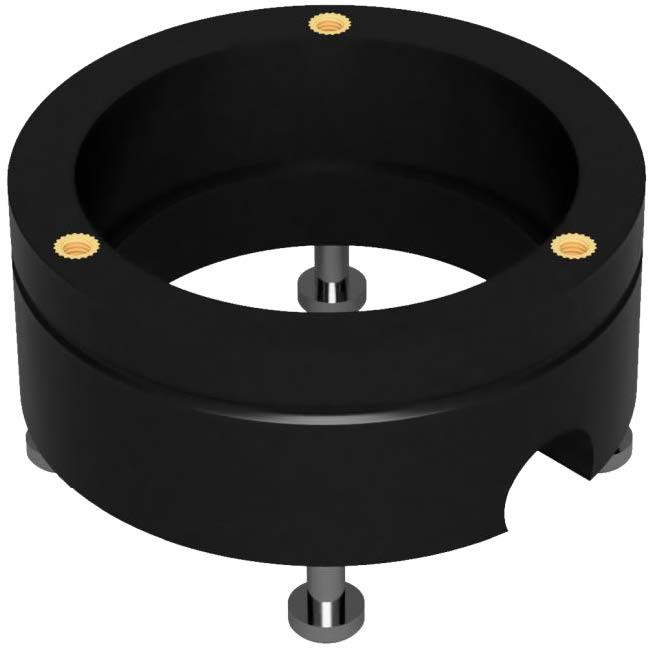

A műanyag szenzortartó alján négy csavar (M6) található, amelyek a tartó pontos
szintbe állítására szolgálnak.

Az érzékelőhöz tartozik egy neoprén tömítés, amely az érzékelő és a tartó közé kerül.
A tömítés célja, hogy megakadályozza a víz bejutását az érzékelőtartó belsejében lévő térbe.
Az alábbi rajz az érzékelő felszereléséhez használt összes alkatrész robbantott nézetét mutatja be.
