VASAS PÁLYA

|VASAS Futballpálya gyep hó-jég mentesítése|

110 m x 72,6 m fagymentesített füves terület

A pálya optimális hőmérsékletét a gyökérzóna szintjén +2 C fokig célszerű fűteni.

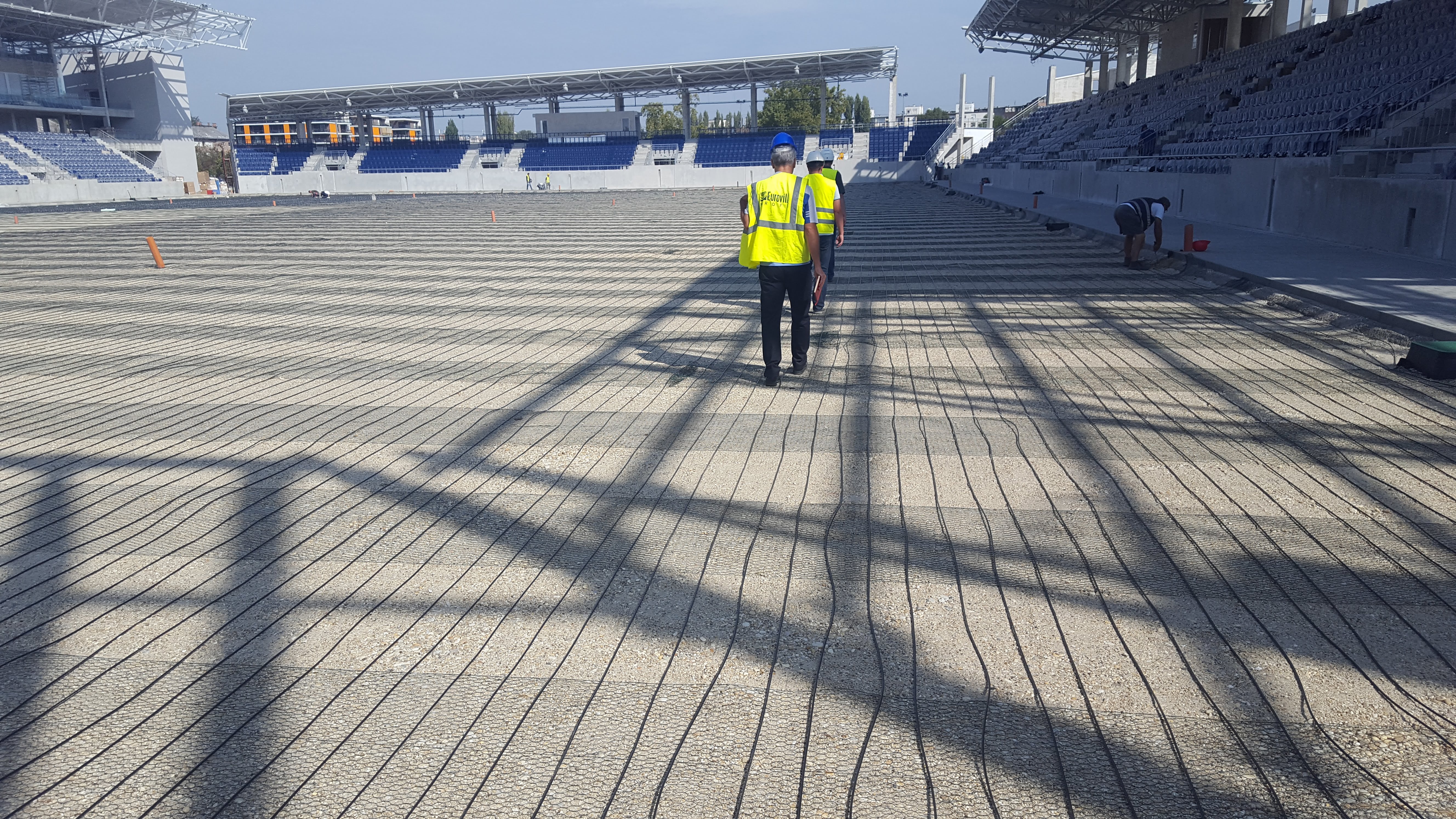

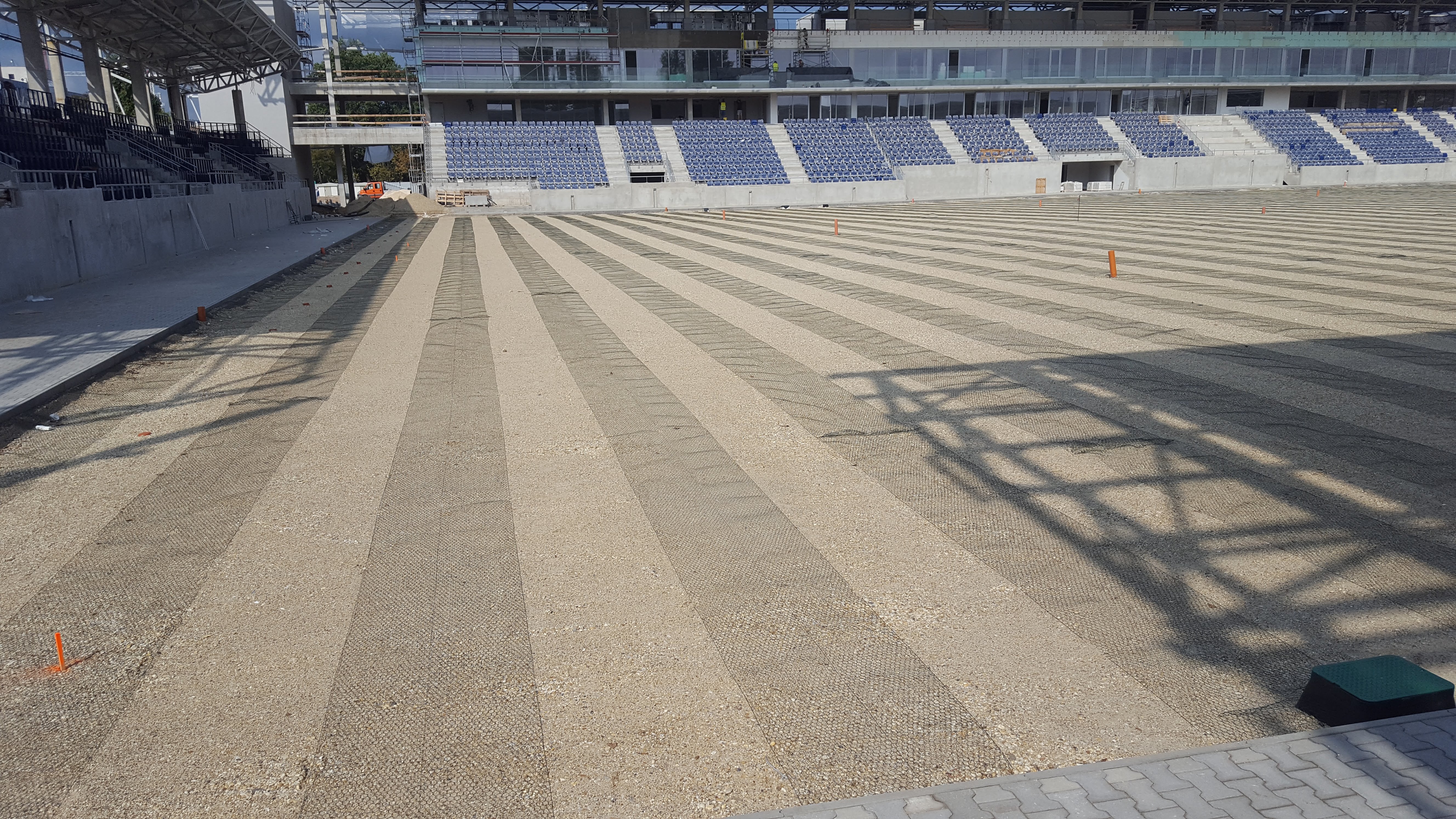

Fűtőkábelek fektetése:

A teljes felületre 52-52 db (összesen 104 db) 440 méter hosszúságú fűtőkábelt fektettünk, a hosszirányban, egymástól 17,2 cm-es távolságtartással.

Felhasznált fűtőkábel mennyisége: 45,760 méter

Fűtőkábel ellenállás / teljesítmény:  0,04 ohm / 20,29 W/ méter

Feszültség:  400 V

1 db fűtőkábel  / összes teljesítmény:  9.090 W /  945.400 W

1 m2-re jutó teljesítmény: 118,4 W

Fűtőkábel műszaki specifikációk:

• Típus: DEVIsport DSM3
• Felépítése: Egyeres, árnyékolt
• Vezető szigetelése: XLPE
• Külső köpeny: MDPE
• Huzószilárdság: 1500 N
• Deformáció: 1500 N
• Védettség: IPX7
• Szabvány megfelelőség: IEC60800; NF-C 32-330
• Tanusítvány: LCIE

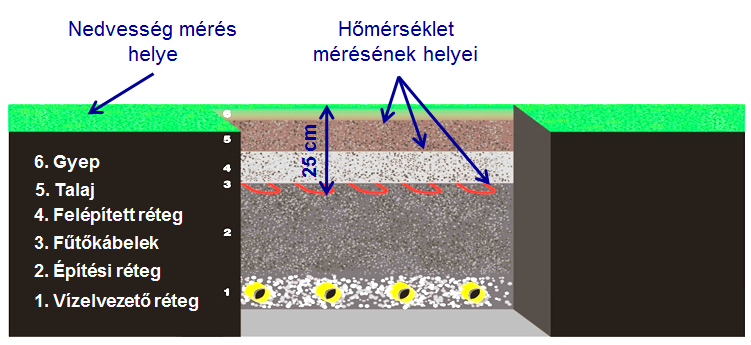

Fűtőkábelek fektetésének mélysége:

Ideális fektetés mélysége : 24 cm. Ennek meghatározásakor figyelembe kell venni a füves pálya későbbi karbantartáshoz használt eszköz méretét, ami értelemszerűen soha nem érheti el a fűtőkábeleket.

Hidegkötések készítése:

A pálya két teljes rövidebb oldalán, 52-52 db fűtőkábel hidegkábellel történő összekötése szükséges, amit az adott  teljesítménynek megfelelően végzünk el, majd gyantás zsugorcsővel a kötéseket lezárjuk. Talajban elhelyezett dobozban történő kötés nem ajánlott.  A fűtőkábelek egyeresek, földelőhálóval rendelkeznek.

Termosztátok érzékelőinek elhelyezése:

A teljes pálya felületet több (8) részre érdemes felosztani, melyekhez 1-1 érzékelő egységet kell rendelni. A  hő érzékelőket a fűtőkábelek között, azoktól egyenlő távolságra, a végső talajfelület alatt 3 különböző mélységben, védőcsőben kell elhelyezni. Nedvesség érzékelő, levegő hőmérő, szélerősség mérő beépítése a megrendelő igényei alapján, egyedileg kerülhetnek beépítésre, melyek tovább finomítják a rendszer pontosságát.

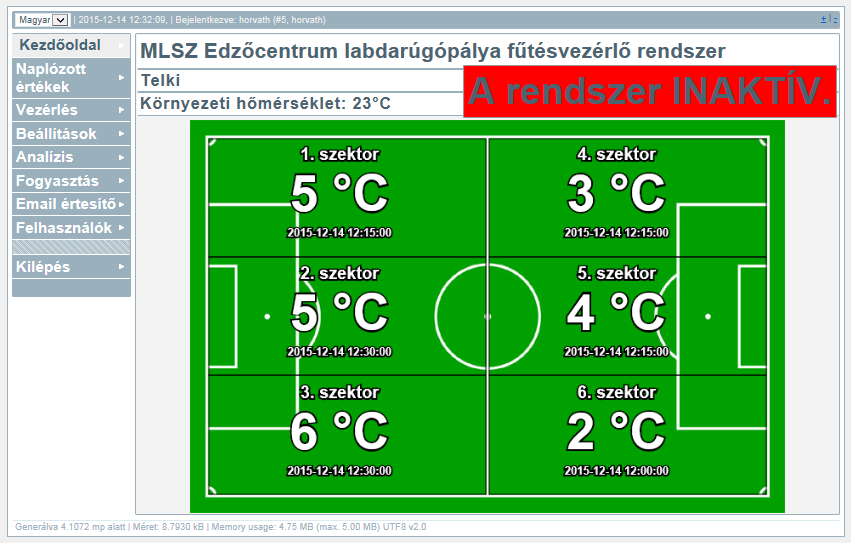

Telki pálya online felügyeleti rendszere:

Tapasztalati mérések

• egyenletes +3 C talajszint alatt
• 89% a fűtésnek felfelé irányul
• A fűtőkábelek max.: hőmérséklete +20 C

 Készült: 2017. december. 11
